[投影之窗消息] 隨著科技的不斷進步，部隊作戰指揮開始采用現代化的設備，足不出戶，就可以實現現場演練的目的。各種先進的音視頻設備、電子設備也被運用其中，以期達到理想的效果。但隨著需求的增加，各種設備也在不斷增多，控制方式與管理也越來越復雜，同時對于環境的控制，很難根據需要及時改變以達到期望的效果。而使用全自動智能化設備中央集成控制系統配合觸摸屏就可以將復雜的控制環境簡單化。
只需要用手輕觸觸摸屏上相應的界面就能對幾乎所有的電氣設備進行控制，包括投影機、屏幕升降、影音設備、信號切換、燈光照明、音量調節、DVD，錄像機等等的各種功能控制。 大大提高了工作效率，也簡化復雜的操作系統，帶來一個擁有優美音質、清晰圖象以及具備音視頻會議系統、大屏幕系統、（同聲傳譯系統、投票表決）等功能的大型作戰指揮中心。
根據此次工程的需求以及我們的實際工程經驗，我將整個工程細化成以下幾個子系統。
>> 大屏幕顯示系統
>> A/V系統
>> 多媒體中央控制系統
>> 擴音、音響系統
>> 房間環境控制系統
結合本指揮中心的具體使用情況，根據計算機信號和視頻信號以及相互交錯式的顯示，本方案中主要運用CREATOR的ST-7100C無線畫中畫觸摸屏作為主要控制終端，輔用LTX-1200C有線畫中畫觸摸屏；配備CREATOR的CR-PGMII可編程中控主機作為整個控制系統的核心；使用CREATOR的RGB1616、VIDEO1616矩陣切換器進行音/視頻信號的相互切換；采用CREATOR的GP-1000圖形拼接處理器用2臺背投投影機拼接作為顯示終端。
系統總體設計施工原則
（1）先進性
系統設計要采用先進的概念、技術和方法，不但能反映當今的先進水平，而且具有發展潛力，能保證在未來若干年內占主導地位，并能順利地過渡到下一代技術。
（2）開放性
為了滿足系統所選用的技術和設備的協同運行能力、系統投資的長期效應以及系統功能不斷擴展的需求，必須追求系統的開放性。所謂的“開放性”，也就是在遵循統一的國際標準或工業標準的前提下，允許用不同廠商的產品相互兼容，這種兼容包括整個系統及其組成部件。
（3）可靠性和穩定性
在考慮技術先進性和開放性的同時，還應該從系統結構、技術措施、設備性能、系統管理、廠商技術支持及維修能力等方面著手，確保系統運行的可靠性和穩定性。
（4）安全性和保密性
武警部隊作為政府部門，必須保證信息的機密性與穩定性，因此要求視頻會議系統的絕對安全與穩定，網絡安全需要對防火墻做出嚴格的管理，對于每一個開放的端口都要慎之又慎。
（5）可擴展性、易維護性和經濟性
要適應系統的變化，必須充分考慮以最簡單的方法、最低的投資，實現系統的擴展和維護；同時充分利用現有的設備，節約用戶投資。
|
|
|

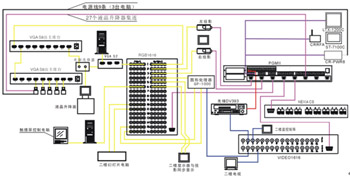

系統連接示意圖 |
本次工程項目所用的設備清單
|
中控設備 |
|
序號 |
設備名稱 |
型號 |
品牌 |
|
1 |
中控主機 |
CR-PGMII |
CREATOR |
|
2 |
6.4寸觸摸屏 |
ST-7100C |
CREATOR |
|
3 |
12寸觸摸屏 |
LTX-1200C |
CREATOR |
|
4 |
無線接收器 |
CRRFA |
CREATOR |
|
5 |
電腦信號矩陣 |
RGB1616 |
CREATOR |
|
6 |
視頻信號矩陣 |
VIDEO1616 |
CREATOR |
|
7 |
1分8電腦分配器 |
VGA S8 |
CREATOR |
|
8 |
圖形處理器 |
GP-1000 |
CREATOR |
|
9 |
強電電源控制器 |
CRPWR-8 |
CREATOR |
|
10 |
電腦選擇器 |
|
|
|
11 |
1分2電腦分配器 |
VGA S2 |
CREATOR |
|
音頻設備 |
|
序號 |
設備名稱 |
型號 |
品牌 |
|
1 |
主擴音箱 |
TL12 |
T.D |
|
2 |
環繞補聲音箱 |
SMS4 |
EAW（美國） |
|
3 |
吸頂補聲音箱 |
CIS300 |
EAW（美國） |
|
4 |
主擴功放 |
L-2 |
LABONN |
|
5 |
環繞補聲功放 |
L-1 |
LABONN |
|
6 |
吸頂補聲功放 |
L-1 |
LABONN |
|
7 |
會議鵝頸話筒 |
MX412SE/C |
SHURE |
|
8 |
控制室及二樓話筒 |
996 |
BJSOUND |
|
9 |
會議自動混音臺 |
AUTO ONE |
BIAMP |
|
10 |
有源監聽音箱 |
PMS3 |
YAMAHA(日本） |
|
11 |
MD 機 |
MD480 |
SONY (日本） |
|
12 |
DVD機 |
DV393 |
先鋒(日本） |
各系統分析
1、大屏幕顯示系統
此次大屏幕顯示系統采用的 GP-1000 多屏圖形處理器，是基于Windows NT/Windows2000的多屏幕圖型處理器。采用當前較先進的多屏圖型處理技術，結合軟件處理平臺，可以將S-Video信號、復合視頻信號、RGB信號等，都能使它實現顯示于VGA顯示器，并分解成多路輸入信號，組成 m x n 的高性能的大屏幕多屏拼接系統，系統提供完善的遠程控制功能。
GP-1000可以將單一VGA顯示信號分解成m x n路信號，輸出到多個屏幕并無縫拼接成單一的邏輯屏。鼠標及各種應用程序窗口、活動視頻窗口、實時VGA信號窗口等，均可在邏輯屏中任意漫游、移動、縮放。
GP-1000最大可支持24屏的拼接，橫向豎向的屏數可自行設定，此次工程，將屏數設定為1×2，采用先進的DLP背投拼接單元，具備了高亮度、高分辨率顯示功能，可在大屏幕上真實投影計算機圖形文字。
GP-1000軟件支持
服務器支持操作系統：Windows2000+SP3/WinNT4.0+SP6
客戶支持操作系統：Windows9x/2000/NT
2、A/V系統
A/V系統由計算機、攝像機、DVD、VCR、實物展臺、調音臺、話筒、MD機、音箱等等A/V設備構成。它完成對各種圖文信息的播放功能，實現現場音頻系統配合大屏幕投影系統提供優質的視聽效果。并且通過數字錄像機，能夠將整個過程記錄在錄像機中，便于以后的查詢、回顧等。
通過CR-PGMII中控主機的RS232串口，控制視頻矩陣的切換，選擇所需圖像輸出到投影機。通過控制主機的紅外控制口和紅外發射棒，控制DVD等紅外設備的所有動作，如播放、暫停、停止等功能，并且可以自動將DVD的圖像切換到投影機，投影儀自動選擇視頻輸入，自動將DVD的聲音切換到功放。通過音量控制器，控制功放輸出音量的大小。
3、多媒體中央控制系統
中央控制系統是多功能會議系統的神經中樞，集成各種控制接口，如通過紅外控制錄音機、DVD、錄像機等多媒體設備；通過串行接口控制投影機、音視頻切換矩陣等設備。
采用技術成熟、功能齊全、用途廣泛的CREATOR CR-PGMII中央控制主機，操作簡單、可靠性高，更加智能化。內置超大內存，可高速運算復雜的邏輯指令，強大的內置可編程接口，使CR-PGMII可以控制幾乎所有的外設設備（包括第三方）。可實現一鍵發雙代碼等紅外邏輯控制。支持3路CR-NET控制總線，可以擴充達256個網絡設備。能夠很方便的管理所有設備的輸入/輸出，配合CREATOR ST-7100C觸摸屏可以做到信號先預覽，再送大屏幕輸出，對系統的操控變得更加簡單容易。
4、擴聲、音響系統
本次項目的音響系統適用于指揮中心會議室、新聞中心會議室、多功能報告廳等。在相關區域安裝鵝頸話筒、無線手持話筒和無線領夾話筒以滿足會議、演講、討論等要求，配合會議自動混音臺、數字音頻媒體矩陣，滿足音響和擴音的功能。有關音頻信號可通過數字音頻媒體矩陣處理后輸出供音箱播放，同時視頻信號輸出至投影機播放。系統可播放DVD、MD、CD、VCD、電視節目、電臺廣播等音視頻信號。
5、房間環境控制系統
通過強電繼電器，可控制日光燈的開關，并且能夠進行多種燈光模式的預設（如會議模式、A/V模式、討論模式等），使得燈光符合各種應用需要。
通過強電繼電器，控制窗簾的開/合，以符合各種應用需要。通過強電繼電器，控制投影機、A/V設備的電源，實現電源的自動、節能管理。有的產品還可以更好的保護設備，如系統會在投影機關機后預留足夠的時間給投影機散熱，然后再自動斷開投影機的電源。
總結
本次項目原則以能達到作戰指揮中心會議室的各種需求為目的，并且能夠進行相關的擴展，使用CREATOR品牌的產品滿足了以上各種功能，有力說明CREATOR專業控制系統具有高可用性、高可靠性和操控極其方便的特點。通過CREATOR（快捷）系列產品中央控制系統、矩陣切換系統、大屏幕圖形拼接處理器等系統的成套應用，不僅增加了系統的穩定性，也能得到更好技術保障。 |
